SERRAMENTI IN LEGNO-ALLUMINIO – Alzante Overlux M

DESCRIZIONE

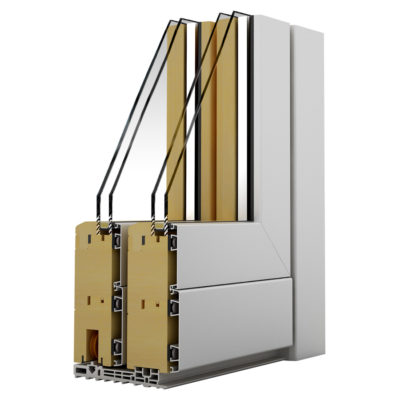

Alzante scorrevole del tipo legno-alluminio con la particolarità di avere la sagomatura interna del fermavetro di forma
smussata, squadrata o arrotondata a seconda della configurazione scelta ed il rivestimento esterno di alluminio di forma inclinata.
Realizzato con legno lamellare costituito da almeno 3 tavole di legno, sia per profilo telaio fisso che anta mobile, incollate con collante in classe D4 secondo la specifica prevista dalla norma EN 204. Le tavole costituenti il profilo lamellare potranno essere a lista intera o giuntate con sistema finger-joint. Rivestimento parte esterna con profili di spessore nominale circa 15/10 in Alluminio verniciato con termopolveri oppure elettrocolorato. I profili in estruso di alluminio vengono fissati al serramento, preventivamente sagomato e verniciato, mediante un sistema di clips in nylon
sia a leva girevole che a scatto; la distanza tra alluminio e legno è di ca 5mm (secondo normativa Rosenheim) realizzando una giunzione ottimale di telai indipendenti liberi nei loro movimenti fisiologici.
I telai di alluminio per ante fisse e mobili sono forniti di base uniti negli angoli mediante sistema di saldatura eseguita
a punti, quindi potrebbero essere visibili le linee di giunzioni degli angoli; le finiture ossidate ed effetto legno come pure qualsiasi telaio anta con dimensioni superiore a 1800 x 3000 mm, avrà gli angoli giuntati con sistema di cianfrinatura, mentre gli angoli alluminio dei telai saranno sempre tagliati a 45° e predisposti per il fissaggio in opera con squadretta angolare ad avvitare.

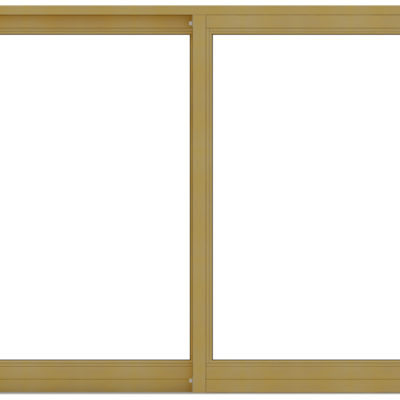

Il sistema Overlux M consente la costruzione di ante mobili scorrevoli su uno o due binari paralleli a 1, 2 o più ante;
distanza tra le ante mm 28 e nodo centrale con fascette in legno e alluminio con guarnizioni e spazzolino.

DIMENSIONI
Telaio fisso mm 171 x 56
Anta fissa e mobile mm 110 x 68,
doppio zoccolo mm 194 x 68

GUARNIZIONE DRENAGGIO SOGLIA
Guarnizione esterna verticale ed inferiore a profilo chiuso in EPDM, guarnizione interna verticali ed inferiori in EPDM,
la guarnizione superiore in PVC con aletta e guarnizione verticale del nodo centrale in elaprene con aletta.
Soglia una termica tipo “Climatech” in vetroresina pultrusa (h=25mm).

APPARECCHI DI MANOVRA
La ferramenta utilizzata consiste in una guida superiore, soglia in vetroresina, carrelli a due ruote rotanti su cuscinetti a sfere con portata standard di Kg 300 per anta e possibilità di montare carrelli extra robusti per portata fino a 400 Kg per anta.
La movimentazione delle ante avviene tramite l’azione di un sistema a leva che mediante tiranti e leveraggi, permettono l’agevole sollevamento e scorrimento; le ante alza e scorri sono bloccate in più punti con particolari agganci operanti nelle fasi di accostamento chiusura e abbassamento.

VETROCAMERA TERMICO
Vetrocamera base doppio a mono camera del tipo basso emissivo + gas argon e canalina in alluminio o a richiesta “warm edge” (a bordo caldo); lastre interne e/o esterne temperate o stratificate, secondo i requisiti minimi stabiliti dalla norma UNI 7697:2015; è possibile inserire vetrocamera triplo a doppia camera con spessori non superiori a 40 mm.

PROTEZIONE DEL LEGNO
Trattamento superficiale del legno con prodotti a base di resine acriliche in emulsione acquosa; il ciclo applicato varia da tre a sei mani a seconda della finitura e della durabilità richiesta.
